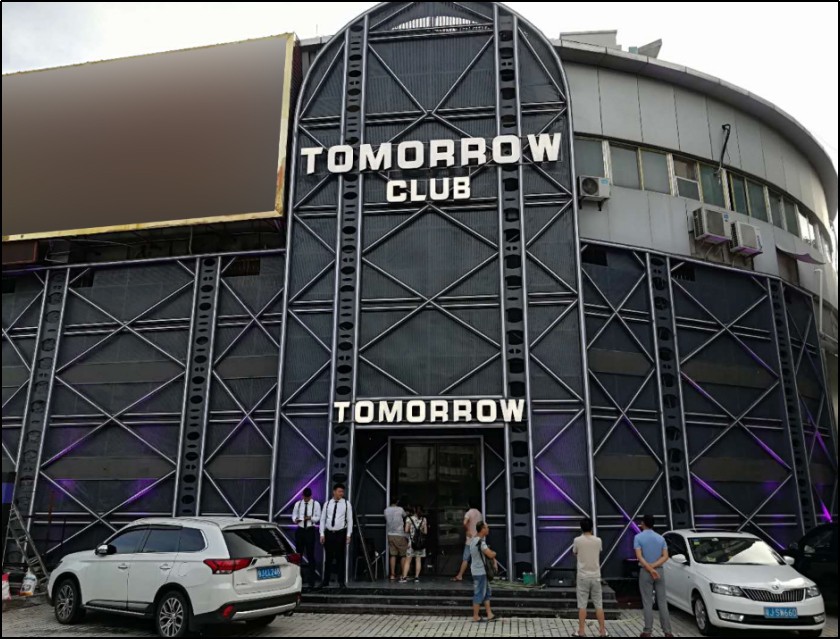

TOMORROW CLUB是一家新裝修完畢的酒吧。酒吧裝修豪華，外墻都采用了鋼板裝飾，使得酒吧內部的手機信號，無論是移動、聯通還是電信，通話上網信號都非常差，微信內容的正常收發都存在問題。

        酒吧裝修完畢，開業在即，解決酒吧內部三網手機信號的問題迫在眉睫。由于整個酒吧大廳內部面積大約為500平方左右，因此給客戶采用了8頻全網通手機信號放大器設備，推動兩個吸頂天線作為大廳覆蓋解決方案。

        采用該方案的優勢是：將移動低頻通話GSM900和高頻通話DCS1800、電信通話的CDMA800、聯通的3G通話WCDMA2100均做了放大覆蓋，有效解決三網通話的需求和問題。

        同時將聯通和電信的4G上網信號FDD-LTE1800M，以及移動的4G上網頻段D、E、F自動鎖定，均做了有效放大，解決三網上網的需求和問題。

        而且該8頻全網通手機信號放大器的最大優勢則在于，無論運營商在很長一段時間內，對這些基站的調整重耕，均不影響用戶三網通話和三網上網的體驗，因為將現有所有頻段均做到了涵蓋。

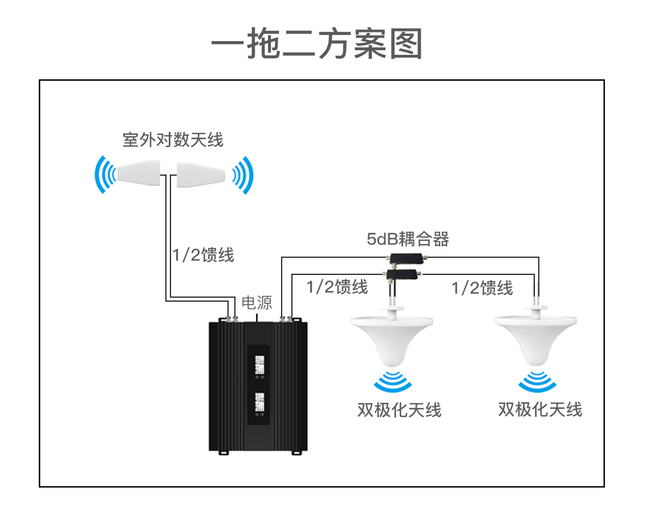

        項目設計方案如下圖所示

        室外采用2個對數周期天線，第一路接收傳輸?shù)氖荂DMA800M、GSM900M、DCS1800M和WCDMA2100的2,3G信號通道， 第二路接收傳輸?shù)氖荈DD-LTE 1800M和TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M （移動4G的三路信號D、E、F頻段為設備自動選擇） 。

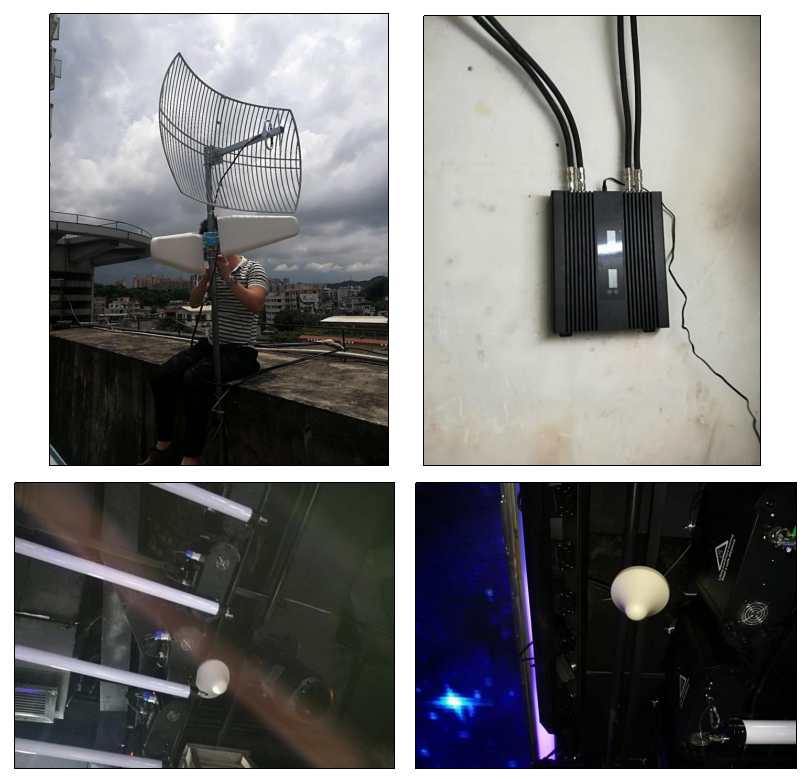

        布線施工：

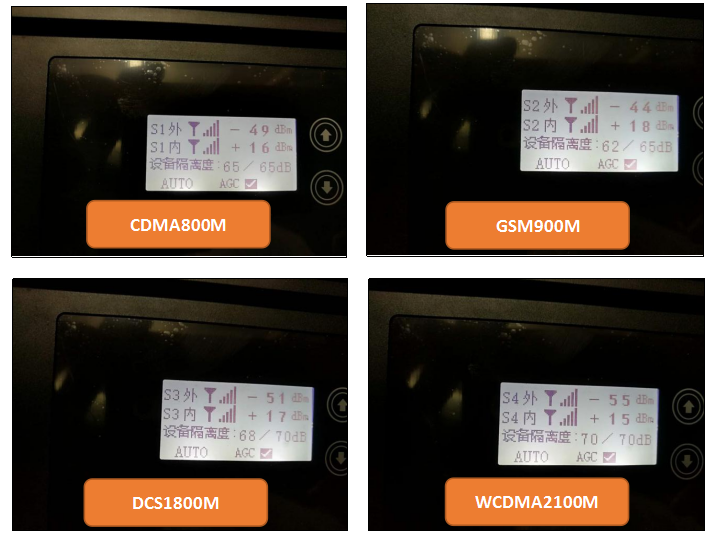

        施工完畢后通電測試，第一路通道的四路設備信號強度分別如下圖所示：

        第一路的是個通道信號均做到了+17dBm左右的滿功率信號輸出。

        第二路通道設備信號強度如下圖所示：

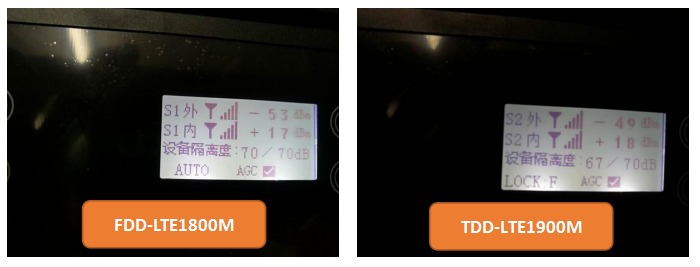

        第二路通道的聯通電信4G FDD-LTE1800M +17dBm滿功率輸出

        移動4G通道自動鎖定了信號強度最優的F頻段TDD-LTE1900M +17dBm滿功率輸出。

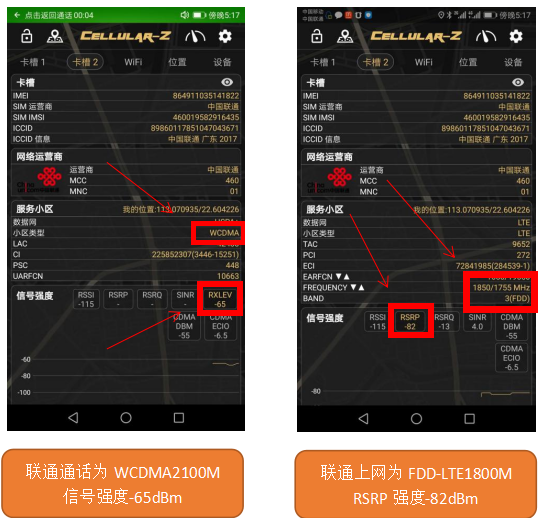

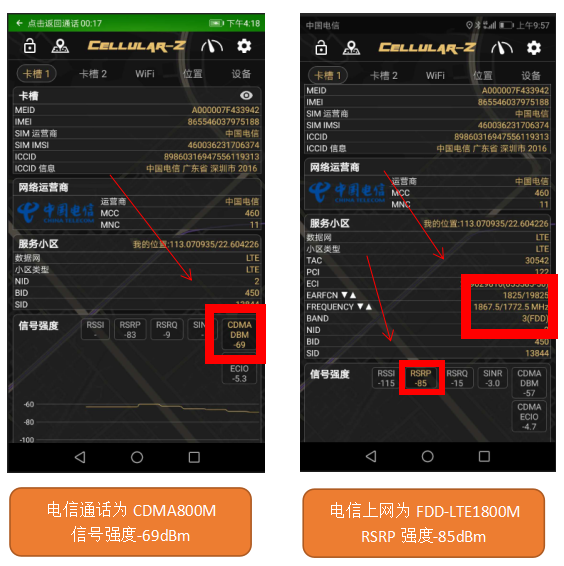

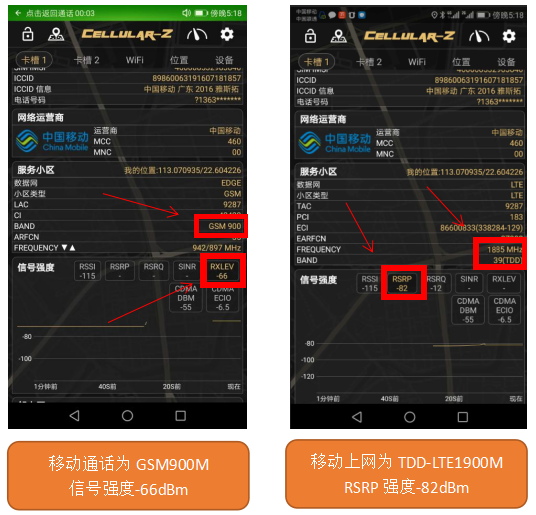

        在設備各個頻段均正常工作狀態下，對大廳內的各個頻段信號強度測試如下：

       使用8頻全網通手機信號放大器后以上圖為三大運營商的信號強度，無論是通話還是上網，均達到了滿格。并且客戶主管在DJ臺上，用麥克風讓大廳內全員齊測試，通話和上網，大量用戶同時使用手機，均可滿足需求。

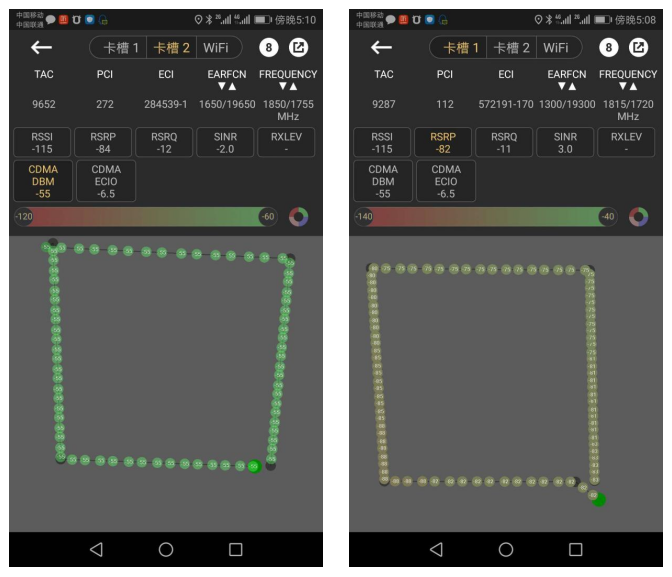

        由于該設計方案并沒有得到用戶的戶型圖，因此在沒有在大廳內繞著走了一圈，對聯通信號和移動信號做了打點測試，信號覆蓋范圍和強度均衡。如下圖所示：

        案例總結：在對于采用8頻全網通手機信號放大器的設備，無需考慮施工環境工作頻段，因為對三大運營商的8個信號頻段，均做了包含。所以在設計施工方案時，只用考慮覆蓋面積、范圍和需要的天線以及饋線的長度。

        室外2個對數天線的安裝最好上下錯位安裝，指向不同的角度，讓設備屏幕上的6組數值，均工作到最大的輸出強度值。均可有效的解決客戶問題和需求。
