時間：2020-7-27
地址：深圳市福田區八卦二路潤鈺灣
客戶需求：三網通話+三網上網

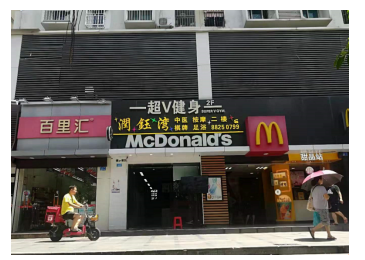

潤鈺灣會所位于深圳市福田區八卦二路，該商鋪緊鄰街道，緊臨麥當勞；作為一個繁華密集的商業中心地帶，按理說三大運營商是一定會做好對應的信號覆蓋網絡優化的。無論是基站的密集程度，還是信號的強度，一定是優質區域。
為什么在這么好的地段也會存在全網通（三網通話+三網上網）的全部信號的需求？

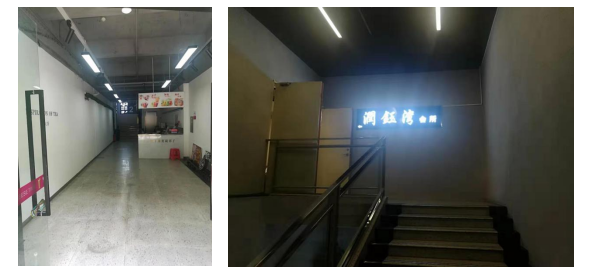

原來會所位于該商鋪的二樓，處于通道的內部區域。

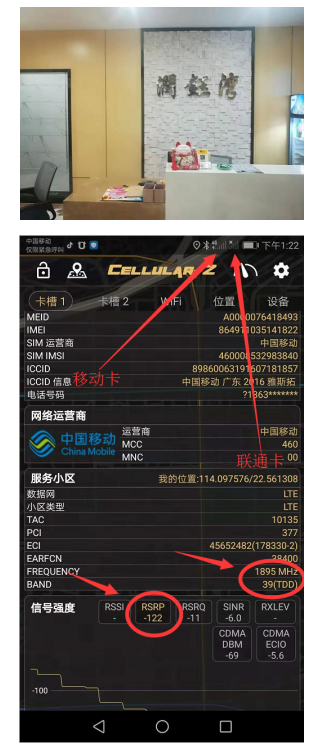

到達二樓的會所前臺，就感受到了信號的全面缺失。無論是移動還是聯通，通話和上網信號都非常的微弱，別說掃碼付款了，前臺服務員都習慣了一到工作崗位就是一個失聯狀態。
因此無論是因為前臺收款掃碼支付的需求，還是會所內部各個房間中，商鋪和客戶對于三網4G，還有三網通話信號的增強是毋庸置疑的緊迫需求。
房間中沒有4G網絡，客戶都不愿意去那個房間休閑，這個更加要命！

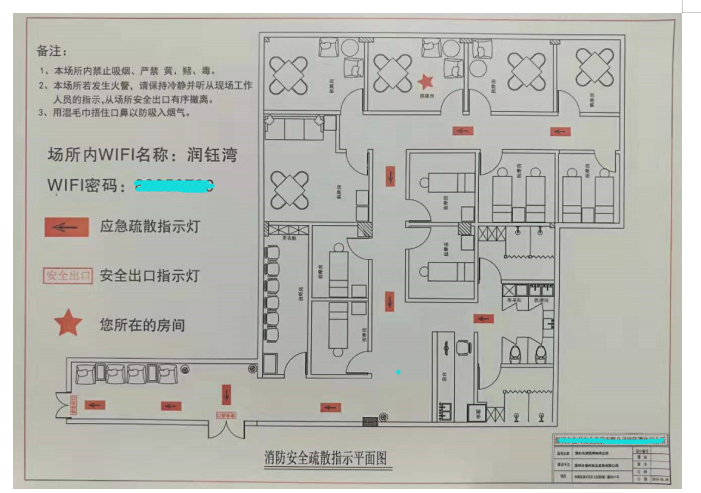

從房間的戶型圖可以看出，整個會所的面積不大，大約400多個平方，而且房間最上側的四個房間恰恰是臨街，那里的信號都不會有問題，信號較弱的是前臺和下面的房間區域。

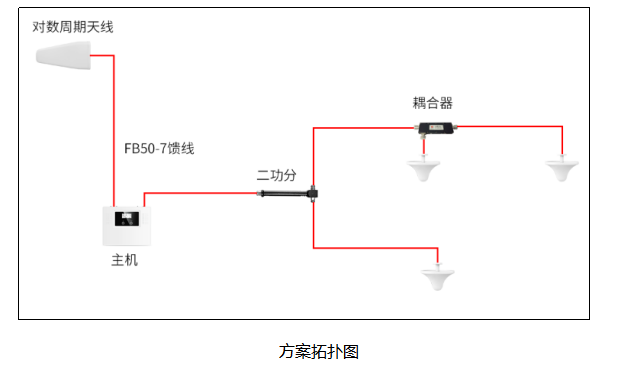

一． 方案設計

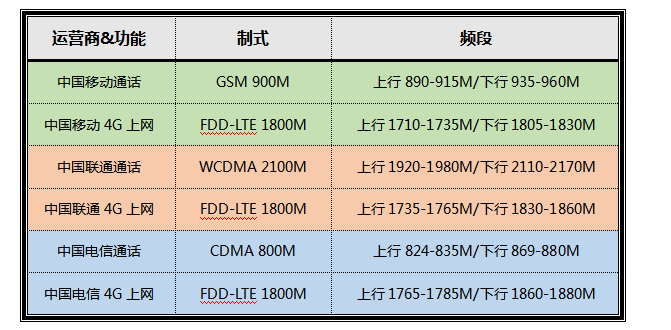

深圳市區內的三網通話和三網4G上網增強信號頻段選擇：
該頻段組合的選擇，常用的移動通話GSM900，電信通話CDMA800，聯通通話WCDMA2100之外，聯通和電信的上網采用FDD-LTE1800M，而移動也優先采用了FDD制式而非TDD制式。因為在5G即將到來之際，移動4G在重耕1800M頻段時，F(xiàn)DD的效率更高，效果更好。

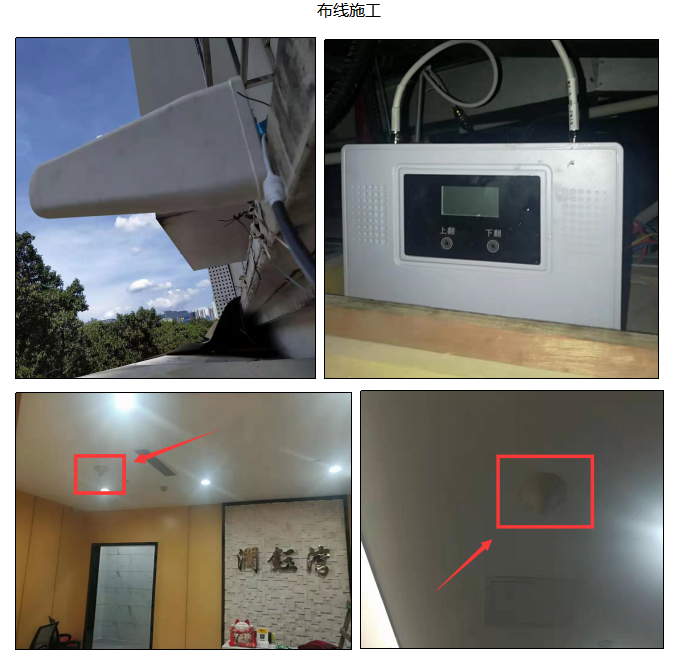

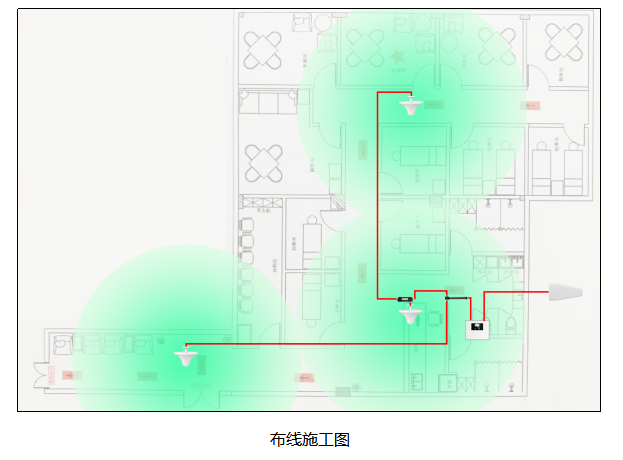

二． 布線施工
三． 效果驗證

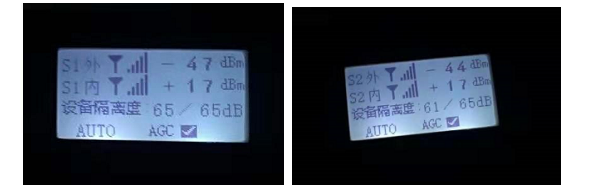

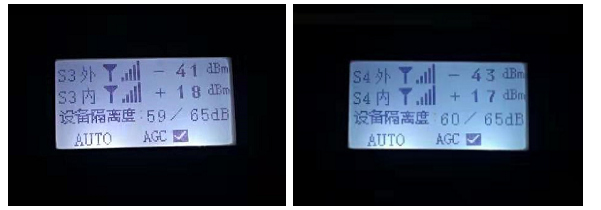

通電后設備工作狀態正常，各個頻段均達到滿功率輸出狀態。
800M頻段工作增益65dB，滿功率輸出+17dBm；900M頻段工作增益61dB，滿功率輸出+17dBm；
1800M頻段工作增益59dB，滿功率輸出+18dBm；2100M頻段工作增益60dB，滿功率輸出+17dBm。
設備是四個頻段均工作在最佳狀態。

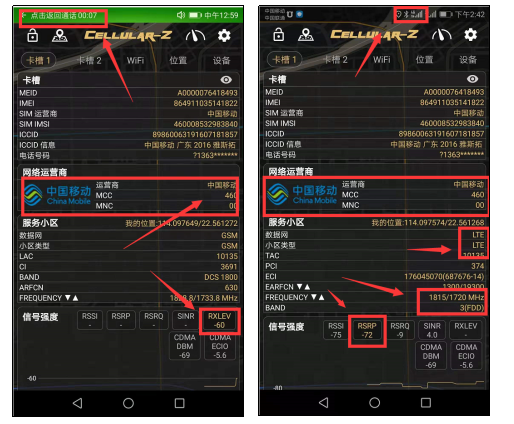

中國移動通話信號頻段為DCS1800M，信號強度為-60dBm，信號滿格，通話流暢清晰。
中國移動上網信號頻段為FDD-LTE 1800M，RSRP強度為-72，信號滿格，刷抖音短視頻等都非常流暢高速；
中國聯通通話信號頻段為WCDMA2100M，信號強度為-73dBm，信號滿格，通話流暢清晰。
中國聯通上網信號頻段為FDD-LTE 2100M，RSRP強度為-74，信號滿格，上網高速，短視頻流暢；

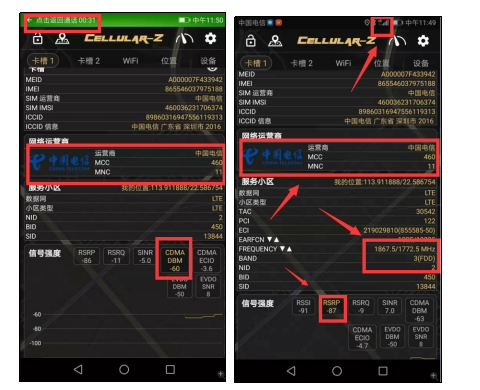

中國電信通話信號頻段為CDMA800M，信號強度為-60dBm，信號滿格，通話流暢清晰。
中國電信上網信號頻段為FDD-LTE 1800M，RSRP強度為-87，信號滿格，上網高速，短視頻流暢；

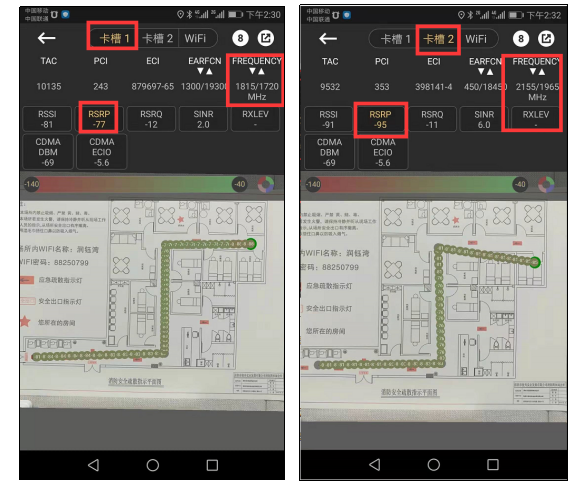

對客戶場做打點圖，中國移動4G的1800M和中國聯通4G的2100M的RSRP打點圖均為綠色，信號優質。
四． 總結
作為一個臨街商鋪，隨著房間和裝修的隔斷，依然會導致大量的信號盲區。特別是對于掃碼支付應用場景，和客人需要長時間逗留的場景，
通話的順暢和4G的流暢，是商戶必備的裝修設施。雖然WIFI能夠彌補一部分功能需求，但是在4G網絡普及率高的當下，隨時隨地的4G網絡是必備信號環境。
小面積的商戶，采用四頻放大設備，即可達成三網通話和三網網絡的全網通需求功能，是一個經濟實用的民用市場高效解決方案。
